(Null)SPP->Detailed material

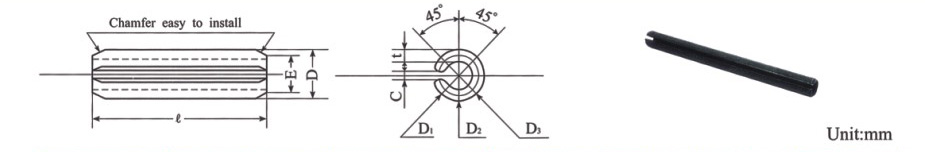

Produces name：SPP
Type： (Null)
Issues the date：2011-10-11 16:24:27
Product explanation：





spp 1 1.2 1.5 1.6 2 2.5 3 ※3.5 4 ※4.5 5 6 8 10 ※12 13
Dimension D Max. 1.2 1.4 1.7 1.8 2.25 2.75 3.25 3.84 4.4 4.84 5.4 6.4 8.6 10.6 12.6 13.7
Min. 1.1 1.3 1.6 1.7 2.15 2.65 3.15 3.7 4.2 4.7 5.2 6.2 8.3 10.3 12.3 13.4
T Basic 0.2 0.25 0.3 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.O 1.2 1.5 2.O 2.O 2.5
E Max. 0.9 1.1 1.4 1.5 1.9 2.4 2.9 3.4 3.9 4.3 4.8 5.8 7.8 9.8 11.7 12.7
Doubleshear strength kgf 70 104 158 171 281 440 633 861 1'13O 1,425 1,76O 2,532 4,5OO 7,030 8,790 11,500
KN 0.69 1.02 1.55 1.68 2.8 4.3 6.2 8.4 11.1 14.O 17.3 24.8 44.1 68.9 86.2 112.8
Hole size Basic 1 1.2 1.5 1.6 2 2.5 3 3.5 4 4.5 5 6 8 1O 12 13
Tol. 十0.08 -0.00 十0.09 -0.00 十0.12 -0.00 十0.15 -0.00 十0.20 -0.00
Length & Nominal diameter
Basic Tol. 1 1.2 1.5 1.6 2 2.5 3 3.5 4 4.5 5 6 8 10 12 13
4 十0.5 -0.0 ○ ○ ○ ○ 　 　 　 　 　 　 　 　 　 　 　 　
5 ○ ○ ○ ○ ○ ○ 　 　 　 　 　 　 　 　 　 　
6 ○ ○ ○ ○ ○ ○ ○ 　 　 　 　 　 　 　 　 　
8 ○ ○ ○ ○ ○ ○ ○ ○ ○ 　 　 　 　 　 　 　
10 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 　 　 　 　 　
12 十1.0 -0.0 　 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 　 　 　 　
14 　 　 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 　 　 　
16 　 　 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 　 　 　
18 　 　 　 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 　 　
20 　 　 　 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 　 　
22 　 　 　 　 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
24 　 　 　 　 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
25 　 　 　 　 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
28 　 　 　 　 　 　 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
32 　 　 　 　 　 　 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
36 　 　 　 　 　 　 　 ○ ○ ○ ○ ○ ○ ○ ○ ○
40 　 　 　 　 　 　 　 　 ○ ○ ○ ○ ○ ○ ○ ○
45 　 　 　 　 　 　 　 　 　 ○ ○ ○ ○ ○ ○ ○
50 　 　 　 　 　 　 　 　 　 　 ○ ○ ○ ○ ○ ○
55 十1.5 -0.0 　 　 　 　 　 　 　 　 　 　 　 ○ ○ ○ ○ ○
56 　 　 　 　 　 　 　 　 　 　 　 ○ ○ ○ ○ ○
60 　 　 　 　 　 　 　 　 　 　 　 ○ ○ ○ ○ ○
63 　 　 　 　 　 　 　 　 　 　 　 ○ ○ ○ ○ ○
70 　 　 　 　 　 　 　 　 　 　 　 　 ○ ○ ○ ○
80 　 　 　 　 　 　 　 　 　 　 　 　 ○ ○ ○ ○
90 　 　 　 　 　 　 　 　 　 　 　 　 　 ○ ○ ○
100 　 　 　 　 　 　 　 　 　 　 　 　 　 ○ ○ ○
110 　 　 　 　 　 　 　 　 　 　 　 　 　 　 ○ ○
120 　 　 　 　 　 　 　 　 　 　 　 　 　 　 ○ ○
125 　 　 　 　 　 　 　 　 　 　 　 　 　 　 ○ ○
140 　 　 　 　 　 　 　 　 　 　 　 　 　 　 ○ ○

sppd

1

1.5

2

2.5

3

3.5

4

4.5

5

6

8

10

12

13

before
Insertion
dimention

D

Max.

1.3

1.8

2.4

2.9

3.5

4.0

4.6

5.1

5.6

6.7

8.8

10.8

12.8

13.8

Min.

1.2

1.7

2.3

2.8

3.3

3.8

4.4

4.9

5.4

6.4

8.5

10.5

12.5

13.5

E

≒

0.8

1.1

1.5

1.8

2.1

2.3

2.8

2.9

3.4

3.9

5.5

6.5

7.5

8.5

t

0.2

0.3

0.4

0.5

0.6

0.75

0.8

1.0

1.0

1.25

1.5

2.0

2.5

2.5

a

0.15

0.25

0.35

0.4

0.5

0.6

0.65

0.8

0.9

1.2

2.0

2.0

2.0

2.0

shear
strength(KN)

double

0.7

1.58

2.82

4.38

6.32

9.06

11.24

15.36

17.54

26.04

42.76

70.16

104.1

115.1

single

0.35

0.79

1.41

2.19

3.16

4.53

5.62

7.68

8.77

13.02

21.38

35.08

52.07

57.55

Length? &

Nominal diameter

basic

Tol.

1

1.5

2

2.5

3

3.5

4

4.5

5

6

8

10

12

13

4

+0.05
-0.0

○

○

○

○

○

○

○















5

○

○

○

○

○

○

○

○

○











6

○

○

○

○

○

○

○

○

○











8

○

○

○

○

○

○

○

○

○











10

○

○

○

○

○

○

○

○

○

○

○

○

○

○

12



+1.0
-0.0

○

○

○

○

○

○

○

○

○

○

○

○

○

○

14

○

○

○

○

○

○

○

○

○

○

○

○

○

○

16



○

○

○

○

○

○

○

○

○

○

○

○

○

○

18

○

○

○

○

○

○

○

○

○

○

○

○

○

○

20

○

○

○

○

○

○

○

○

○

○

○

○

○

○

22





○

○

○

○

○

○

○

○

○

○

○

○

24





○

○

○

○

○

○

○

○

○

○

○

○

25





○

○

○

○

○

○

○

○

○

○

○

○

28





○

○

○

○

○

○

○

○

○

○

○

○

30





○

○

○

○

○

○

○

○

○

○

○

○

32









○

○

○

○

○

○

○

○

○

○

36









○

○

○

○

○

○

○

○

○

○

40









○

○

○

○

○

○

○

○

○

○

45













○

○

○

○

○

○

○

○

50













○

○

○

○

○

○

○

○

55

+1.5
-0.0

















○

○

○

○

○

○

60

















○

○

○

○

○

○

65

















○

○

○

○

○

○

70

















○

○

○

○

○

○

75

















○

○

○

○

○

○

80

















○

○

○

○

○

○

85



○

○

○

○

○

90



○

○

○

○

○

95



○

○

○

○

○

100



○

○

○

○

○

110





○

○

○

○

120





○

○

○

○

140







○

○

○

160







○

○

○

180









○

○

SPP(ISO) 1 1.5 2 2.5 3 3.5 4 4.5 5 6 8 10 12 13
before
Insertion
dimention		 D Max. 1.3 1.8 2.4 2.9 3.5 4.0 4.6 5.1 5.6 6.7 8.8 10.8 12.8 13.8
Min. 1.2 1.7 2.3 2.8 3.3 3.8 4.4 4.9 5.4 6.4 8.5 10.5 12.5 13.5
E ≒ 0.8 1.1 1.5 1.8 2.1 2.3 2.8 2.9 3.4 3.9 5.5 6.5 7.5 8.5
Wall Thickness t 0.2 0.3 0.4 0.5 0.6 0.75 0.8 1.0 1.0 1.25 1.5 2.0 2.5 2.5
Chamfer Length a 0.15 0.25 0.35 0.40 0.50 0.60 0.65 0.80 0.90 1.20 1.40 2.00 2.00 2.00
shear
strength(KN)		 double 0.7 1.58 2.82 4.38 6.32 9.06 11.24 15.36 17.54 26.04 42.76 70.16 104.1 115.1
single 0.35 0.79 1.41 2.19 3.16 4.53 5.62 7.68 8.77 13.02 21.38 35.08 52.07 57.55
Length & Nominal diameter
Basic Tol. 1 1.5 2 2.5 3 3.5 4 4.5 5 6 8 10 12 13
4 ±0.25 ○ ○ ○ ○ ○ ○ ○
5 ○ ○ ○ ○ ○ ○ ○ ○ ○
6 ○ ○ ○ ○ ○ ○ ○ ○ ○
8 ○ ○ ○ ○ ○ ○ ○ ○ ○
10 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
12 ±0.50 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
14 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
16 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
18 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
20 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
22     ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
24     ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
25     ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
28     ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
30     ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
32         ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
36         ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
40         ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
45             ○ ○ ○ ○ ○ ○ ○ ○
50           ○ ○ ○ ○ ○ ○ ○ ○ ○
55 ±0.75                 ○ ○ ○ ○ ○ ○
60                 ○ ○ ○ ○ ○ ○
65                 ○ ○ ○ ○ ○ ○
70                 ○ ○ ○ ○ ○ ○
75                 ○ ○ ○ ○ ○ ○
80                 ○ ○ ○ ○ ○ ○
85                   ○ ○ ○ ○ ○
90                   ○ ○ ○ ○ ○
95                   ○ ○ ○ ○ ○
100                   ○ ○ ○ ○ ○
110                     ○ ○ ○ ○
120                     ○ ○ ○ ○
140                       ○ ○ ○
160                       ○ ○ ○
180                         ○ ○

SPP(inch) 0.062 0.078 0.094 0.125 0.156 0.187 0.219 0.250 0.312 0.375 0.437 0.500
A Max. 0.069 0.086 0.103 0.135 0.167 0.199 0.232 0.264 0.328 0.362 0.456 0.521
(D1+D2+D3)/3 Min 0.066 0.083 0.099 0.131 0.162 0.194 0.226 0.258 0.321 0.385 0.448 0.513
B Max. 0.059 0.075 0.091 0.122 0.151 0.182 0.214 0.245 0.306 0.368 0.430 0.485
C Nom. 0.011 0.014 0.018 0.024 0.028 0.036 0.042 0.042 0.060 0.060 0.060 0.060
Thickness Nom. 0.012 0.018 0.022 0.028 0.032 0.042 0.050 0.050 0.062 0.077 0.077 0.094
I.D. Min. 0.062 0.078 0.094 0.125 0.156 0.187 0.219 0.250 0.312 0.375 0.437 0.500
Max. 0.065 0.081 0.097 0.129 0.160 0.192 0.224 0.256 0.318 0.382 0.445 0.510
Double Shear Strength Lbs 425 650 1,000 2,100 3,000 4,400 5,700 7,700 11,500 17,600 20,000 25,800
SPP(inch) Length 0.062 0.078 0.094 0.125 0.156 0.187 0.219 0.250 0.312 0.375 0.437 0.500
  0.187 ○ ○
  0.25 ○ ○ ○
  0.312 ○ ○ ○
  0.375 ○ ○ ○ ○
  0.437 ○ ○ ○ ○ ○
  0.50 ○ ○ ○ ○ ○ ○
  0.562 ○ ○ ○ ○ ○ ○ ○ ○
  0.625 ○ ○ ○ ○ ○ ○ ○ ○
  0.687 ○ ○ ○ ○ ○ ○ ○ ○
  0.75 ○ ○ ○ ○ ○ ○ ○ ○ ○
  0.812 ○ ○ ○ ○ ○ ○ ○ ○ ○
  0.875 ○ ○ ○ ○ ○ ○ ○ ○ ○
  0.937 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
  1.00 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
  1.125   ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
  1.25   ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
  1.375   ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
  1.50   ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
  1.625       ○ ○ ○ ○ ○ ○ ○ ○ ○
  1.75       ○ ○ ○ ○ ○ ○ ○ ○ ○
  1.875       ○ ○ ○ ○ ○ ○ ○ ○ ○
  2.00       ○ ○ ○ ○ ○ ○ ○ ○ ○
  2.25         ○ ○ ○ ○ ○ ○ ○ ○
  2.50         ○ ○ ○ ○ ○ ○ ○ ○
  2.75             ○ ○ ○ ○ ○ ○
  3.00               ○ ○ ○ ○ ○
  3.25               ○ ○ ○ ○ ○
  3.50               ○ ○ ○ ○ ○
  3.75                 ○ ○ ○ ○
  4.00                 ○ ○ ○ ○
