STW 详细资料



名 称：STW
型 号：
类 型： (Null)
规 格：
日 期：2011-10-10 16:58:26

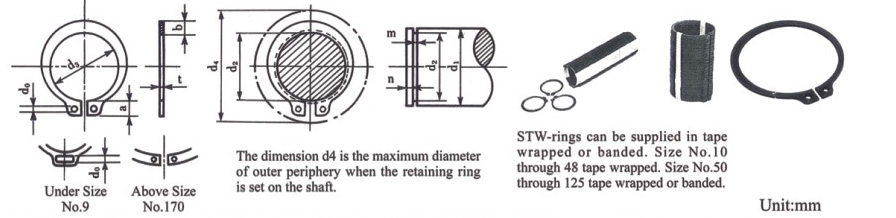

STW Ring dimension Ref. d4 Groove dimension
d3 t b a do d1 d2 m n
Basic Tol. Basic Tol. Approx. Approx. Min Basic Tol. Basic Tol. Min



STW-

 ※ 3 2.7 十0.04 -0.15 0.25 ±0.025 0.5 1.7 0.7 7 3 2.85 十0.00 -0.04 0.35 十0.10 -0.00 0.3
※ 4 3.7 0.4O ±0.03 0.9 2.2 0.8 9 4 3.8 0.50
※ 5 4.7 0.6O ±0.04 1.1 2.4 10.5 5 4.8 0.70
※ 6 5.6 十0.06 -0.20 0.7O 1.3 2.8 1.O 12 6 5.7 0.8 1.5
※ 7 6.5 0.8O 1.4 3.O 14 7 6.7 十0.00 -0.6 0.9O
※ 8 7.4 1.6 3.O 15 8 7.6 0.6
※ 9 8.4 1.OO ±0.05 1.8 3.2 16 9 8.6 1.15 十0.14 -0.00
※ 10 9.3 ±0.25 1.8 3.O 1.2 17 10 9.6 十0.00 1.5
※ 11 10.2 2.O 3.1 18 11 10.5 十0.00 -0.11
※ 12 11.1 ±0.18 2.1 3.2 1.5 19 12 11.5
※ 13 12.O 2.1 3.3 20 13 12.4
※ 14 12.9 2.2 3.4 1.7 21 14 13.4
※ 15 13.8 2.2 3.5 22 15 14.3
　 16 14.7 2.2 3.6 23 16 15.2
　 17 15.7 2.2 3.7 24 17 16.2
　 18 16.5 1.2O ±0.06 2.6 3.8 25 18 17.O 1.35
　 19 17.5 2.7 3.8 2.O 26 19 18.O
　 20 18.5 ±0.20 2.7 3.9 27 20 19.O 十0.00 -0.21
　 21 19.5 2.7 4.O 28 21 20.O
　 22 20.5 2.7 4.1 30 22 21.O
※ 23 21.4 2.9 4.5 31 23 22.O
　 24 22.2 3.1 4.2 32.5 24 22.9
　 25 23.2 3.1 4.3 33 25 23.9
　 26 24.2 3.1 4.4 34 26 24.9
※ 27 25.O 3.3 4.5 35 27 25.8
　 28 25.9 　 3.1 4.6 36 28 26.6 1.65
　 29 26.9 1.5O 3.5 4.7 38 29 27.6
　 30 27.9 3.5 4.8 39 30 28.6
　 32 29.6 3.5 5.O 2.5 40 32 30.3 十0.00 -0.25
　 34 31.5 ±0.25 4.O 5.3 43 34 32.3
　 35 32.2 4.O 5.4 45 35 33.O
　 36 33.2 4.O 5.4 46 36 34.O 1.9O 2
　 38 35.2 1.75 ±0.07 4.5 5.6 47 38 36.O
　 40 37.O ±0.40 4.5 5.8 50 40 38.O
　 42 38.5 4.5 6.2 55 42 39.5
※ 47 41.5 4.8 6.3 58 45 42.5
　 48 43.5 5.O 6.6 61 47 44.5
　 50 44.5 4.8 6.5 62 48 45.5
　 51 45.8 2.OO 5.O 6.7 64 50 47.0 2.2O
　 52 47.8 ±0.45 5.O 6.8 66 52 49.O
　 55 50.8 5.O 7.O 70 55 52.O 十0.00 -0.30
　 56 51.8 5.O 7.O 71 56 53.O
