IRTW 详细资料



名 称：IRTW
型 号：
类 型： (Null)
规 格：
日 期：2011-10-10 16:17:10

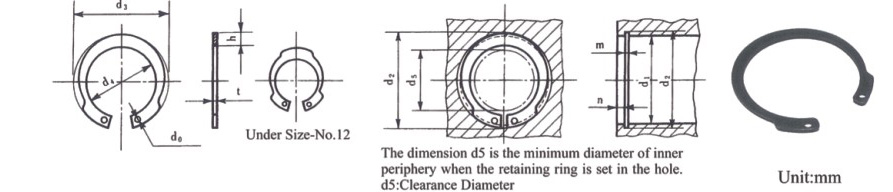

IRTW Ring dimension d5 Groove dimension
d3 d4 t h d0 Gen. d1 d2 m n
Bas Tol. Bas Tol. Tol. Bas Tol. Bas Tol. Min
ISTW 　 10 11.1 ±0.18 7.7 1.0 ±0.05 1.7 0.9 ±0.3 5.9 10 10.4 十0.00 -0.11 1.15 十0.14 -0.00 1.5
　 11 12.2 8.6 1.8 6.6 11 11.4
　 12 13.3 9.7 1.8 7.6 12 12.5
　 13 14.1 10.9 1.6 9.O 13 13.6
　 14 15.1 11.7 1.7 9.8 14 14.6
　 15 16.2 12.6 1.8 10.6 15 15.7
　 16 17.3 13.5 1.9 11.4 16 16.8
　 17 18.3 ±0.20 14.3 2.0 12.2 17 17.8
　 18 19.5 15.3 2.1 1.O 13.O 18 19.O 十0.00 -0.21
　 19 20.5 16.1 2.2 13.8 19 20.O
　 20 21.5 16.9 2.3 14.5 20 21.O
　 21 22.5 17.7 2.4 1.2 ±0.4 15.O 21 22.O
　 22 23.5 18.7 2.4 16.O 22 23.O
　 24 25.9 20.7 1.2 ±0.06 2.6 17.5 24 25.2 1.35
　 25 26.9 21.5 2.7 18.5 25 26.2
　 26 27.9 22.3 2.8 19.O 26 27.2
　 28 30.1 ±0.25 24.1 3.0 20.5 28 29.4
　 30 32.1 25.7 3.2 1.4 22.5 30 31.4 十0.00 -0.25
　 32 34.4 27.4 3.5 1.6 23.5 32 33.7
　 34 36.5 29.1 1.5 3.7 25.O 34 35.7 1.65 2.0
　 35 37.8 30.0 3.9 26.O 35 37.O
　 36 38.8 30.8 4.O 26.5 36 38.0
　 37 39.8 31.6 4.1 27.5 37 39.O
　 38 40.8 32.4 4.2 28.O 38 40.O
　 40 43.5 ±0.40 34.7 1.8 ±0.07 4.4 2.0 30.O 40 42.5 19.00
　 42 45.5 36.3 4.6 ±0.5 31.O 42 44.5
　 45 48.5 38.9 4.8 33.O 45 47.5
　 47 50.5 ±0.45 40.7 4.9 35.O 47 49.5
　 48 51.5 41.5 5.O 36.O 48 50.5 十0.00 -0.30
　 50 54.2 40.0 2.0 5.1 2.2 38.O 50 53.O 2.20
　 52 56.2 45.8 5.2 40.O 52 55.O
　 55 59.2 48.0 5.6 42.O 55 58.O
　 56 60.2 48.8 5.7 2.5 43.O 56 59.O
　 58 62.2 50.4 5.9 44.O 58 61.0
　 60 64.2 52.0 6.1 46.O 60 63.O
　 62 66.2 53.6 6.3 2.8 47.O 62 65.O
　 63 67.2 54.4 6.4 48.O 63 66.O
　 65 69.2 55.8 2.5 ±0.08 6.7 3.2 49.O 65 68.O 2.70 2.5
　 68 72.5 58.5 7.O 52.O 68 71.O
　 70 74.5 60.1 7.2 53.O 70 73.O
　 72 76.5 61.7 7.4 ±0.7 55.O 72 75.O
　 75 79.5 63.9 7.8 57.O 75 78.O
　 78 82.5 ±0.55 66.3 8.1 59.O 78 81.O 十0.00 -0.35
　 80 85.5 68.9 8.3 61.O 80 83.5
　 82 87.5 70.5 8.5 62.O 82 85.5
※ 85 90.5 72.7 3.0 ±0.09 8.9 4.O 64.O 85 88.5 3.2 3.0
※ 88 93.5 75.1 9.2 67.O 88 91.5 十0.18 -0.00
※ 90 95.5 76.7 9.4 68.O 90 93.5
※ 92 97.5 78.3 9,6 70.O 92 95.5
※ 95 100.5 80.5 10.O 72.O 95 98.5
※ 98 103.5 82.9 10.3 75.O 98 101.5
※ 100 105.5 84.5 10.5 76.O 100 103.5
